电线电缆材料、结构、检测知识大全(一)

信息来源www.qhont.com | 发布时间2021年07月09日

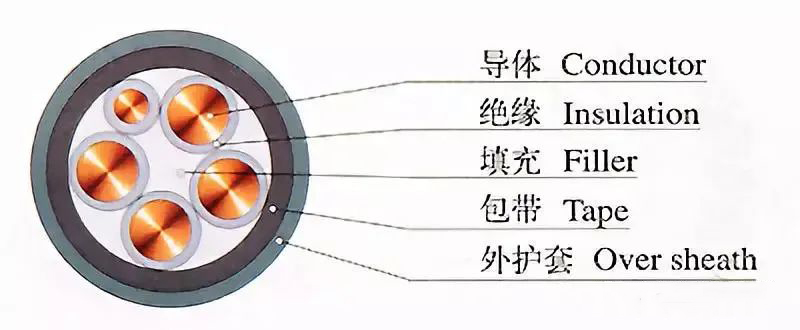

下面来详细分析下电缆结构组成及电缆材料:

1、电缆结构组成:导线



导线是产品进行电流或或电磁波信息传输功能的最基本的必不可少的主要构件。导线是导电线芯的简称。



电缆导线材料包括哪些:导线的材料一般是用铜、铝等导电性能优良的有色金属制成。近三十多年来迅速发展起来的光通信网络用的光缆,则以光导纤维作为导线。



2、电缆结构组成:绝缘层



绝缘层是包覆在导线外围四周起着电气绝缘作用的构件。即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面,导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝,即既要保证导线的正常传输功能,又要确保外界物体和人身的安全。导线与绝缘层是构成线缆产品(裸电线类除外)必须具备的两个基本构件。



电缆绝缘材料是什么:今天的电线电缆中,电缆绝缘材料分类主要是塑料和橡胶两大类有面高分子材料占主导材料,衍生出类型繁多的适用于不同用途和环境要求的电线电缆产品。常见的电线电缆绝缘层材料有聚氯乙烯(PVC)料、交联聚乙烯(XLPE)、氟塑料、橡皮料、乙丙橡胶料、硅橡胶绝缘料。



3、电缆结构组成:护层



当电线电缆产品安装运行在各种不同的环境中时,必须具有对产品整体特别是对绝缘层起保护作用的构件,这就是护层。因为要求绝缘材料具有优良的各种电绝缘性能,则必须要求材料的纯度极高、杂质含量极微;往往无法兼顾其对外界的保护能力,所以对于外界(即安装、使用场合和使用中的)各种机械力的承受或抵抗力、耐大气环境、耐化学药品或油类、对生物侵害的防止,以及减少火灾的危害等都必须由各种护层结构来承担。电缆护套主要作用是防水、阻燃耐火和防腐蚀。许多专用于良好外部环境(如清洁、干燥、无机械外力作用的室内)中的线缆产品,或者绝缘层材料本身具有一定的机械强度、耐气候性的产品,就可以没有护层这一构件。



电缆护套材料有哪几种:电缆护套材料主要有橡胶、塑料、涂料、硅胶以及各种纤维制品等。橡塑保护层的特点是柔软、轻便,在移动式电缆中得到及其广泛的应用。但因橡塑材料都有一定的透水性,所以仅能在采用具有高耐湿性的高聚物材料作为电缆绝缘时应用。那有一些用户会问到为什么在市面上看到都是塑料作为保护层呢?橡胶护套与塑料护套特性相比:橡胶护套弹性和柔韧性会较高,耐老化,但工艺相对复杂。而塑料护套的机械性能、防水性较好,且资源丰富、价格便宜、加工方便,因此市面应用更加广泛。需要行业同仁注意的是,还有一类金属护套,金属护套既有机械保护作用又有下面要说到的屏蔽作用,还具有防腐蚀性、抗压抗拉性和阻水性等特性,可以防止水分及其他有害物质进入到电缆绝缘内部,因此被广泛地用作耐湿性较差的油浸纸绝缘电力电缆的护套中。
