YJV3芯低压电线电缆

用途:电缆用于额定电压0.6/1,1.8/3,3.6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35KV输配电系统。

YJV3芯低压电线电缆YJV3芯低压电线电缆


一、用途
电缆用于额定电压0.6/11.8/33.66/66/108.7/108.7/1512/2021/3526/35KV输配电系统。


二、型号及名称

YJV

铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆


三、局部放电实验
电压等级(3.6/66/68.7/1012/2018/3021/ 3526/35)在1.73UO电压下局部放电量应不超过10PC


四、技术性能
1、弯曲半径:
 单芯电缆允许弯曲半径为20d+D±5%
 多芯电缆允许弯曲半径为15d+D±5%
 D=电缆的实际外径(mm
 d=导体的实际直径(mm
2、敷设温度:
 低于0℃敷设时预先加温。
3、敷设落差:
 电缆敷设不受水平落差限制。


五、不同环境温度下的栽流量修正系数

作温度(℃)

空气温度

15

10

15

20

25

30

35

40

45

50

1.30

1.26

1.22

1.18

1.44

1.09

1.04

1.0

0.94

0.89

土壤温度

5

10

15

20

25

30

35

1.44

1.11

1.07

1.04

1.00

0.96

0.92

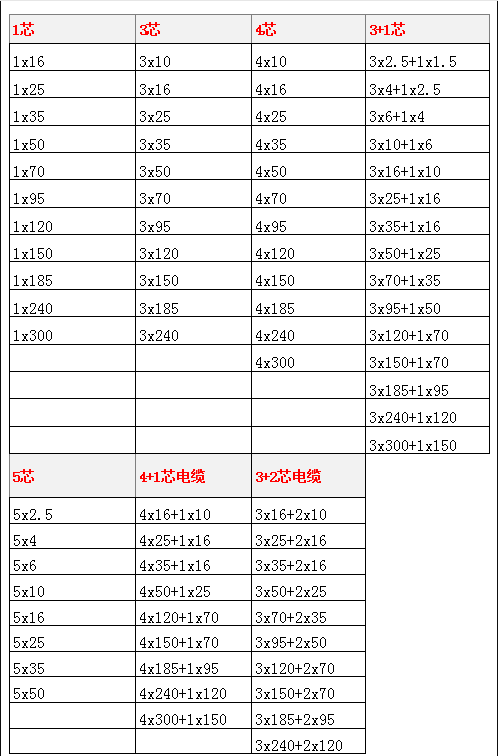

低压交联电缆规格型号
